Ce que vous devez savoir sur brancher plusieurs lampes sur un détecteur de mouvement
Points clés à retenir
- Le câblage des lampes doit toujours être en parallèle, chaque lampe recevant la même tension de 230V indépendamment des autres
- La puissance totale des lampes ne doit pas dépasser la charge maximale du détecteur (généralement 1 000 à 2 000 watts selon le modèle)
- Un relais de puissance Legrand ou Hager devient indispensable à partir de 5-6 projecteurs, pouvant commuter jusqu’à 16A (environ 3 500W)
- Tout circuit électrique extérieur doit être protégé par un disjoncteur différentiel 30mA selon la norme NF C 15-100
- L’indice de protection IP44 minimum est requis pour l’extérieur, IP65 pour les zones exposées à la pluie directe
Un client m’a appelée un soir, furieux. Il venait de faire installer un détecteur de mouvement avec plusieurs lampes dans son allée, et résultat : une lampe s’allumait, l’autre restait éteinte. L’électricien était reparti sans expliquer pourquoi. Ce genre de situation, je la vois trop souvent. Le câblage d’un détecteur de mouvement avec plusieurs lampes n’est pas sorcier, mais il demande de respecter une logique précise. Voici comment faire les choses dans les règles.
Comprendre le principe avant de toucher un fil
Un détecteur de mouvement fonctionne comme un interrupteur automatique. Il détecte un mouvement, ferme le circuit, et alimente les lampes raccordées. Simple en théorie. Moins simple quand on multiplie les points lumineux.
Le détecteur dispose de trois fils : phase (marron), neutre (bleu) et sortie (noir ou rouge). C’est cette sortie qui alimente les lampes. Elle supporte une charge maximale, souvent entre 1 000 et 2 000 watts selon le modèle. Dépasse cette limite, et tu grilles le relais interne.
⚡ Point clé : La puissance totale de tes lampes ne doit jamais dépasser la charge maximale indiquée sur le détecteur. Pour des lampes LED compatibles détecteur de mouvement, consulte la fiche produit : certains modèles ont une charge minimale requise, souvent 10 W, pour fonctionner correctement.
Les lampes LED posent d’ailleurs un vrai souci ici. Leur consommation très faible peut tromper le détecteur, qui ne « voit » pas assez de charge pour déclencher correctement. Privilégie des modèles LED estampillés « compatibles variateur ou détecteur » pour éviter les clignotements parasites.
Comment réaliser le branchement de plusieurs lampes sur un détecteur de mouvement ?
Le schéma électrique est la base de tout. Sans lui, tu travailles à l’aveugle.
Le câblage en parallèle : la seule bonne option
Le câblage des lampes en parallèle est la règle absolue. Chaque lampe reçoit la même tension (230V) indépendamment des autres. Si une lampe tombe en panne, les autres restent allumées. Une installation en série, c’est une erreur de débutant que je vois encore trop souvent sur des chantiers.
Concrètement, le fil de sortie du détecteur alimente un nœud de distribution. De ce nœud partent autant de fils que de lampes. Neutre commun, phases distribuées : c’est la structure du schéma électrique détecteur de mouvement multi-lampes.
Le rôle du relais dans les grandes installations
Tu veux piloter 5 ou 6 projecteurs ? Un relais détecteur de présence devient indispensable. Le détecteur seul ne supporte pas les fortes charges. Le relais joue le rôle d’amplificateur de puissance : le détecteur envoie un signal basse puissance, le relais commute le circuit principal. Des marques comme Legrand, Hager ou Schneider Electric proposent des relais de puissance compatibles avec les capteurs PIR standards.
💡 À retenir : Un relais de puissance Legrand peut commuter jusqu’à 16A, soit environ 3 500W. C’est largement suffisant pour une installation extérieure complète avec plusieurs projecteurs LED.
Quels réglages effectuer après l’installation ?
Le câblage posé, le vrai travail commence. Un détecteur mal réglé, c’est une installation inutile.
La zone de détection du capteur PIR
L’installation d’un capteur infrarouge PIR demande de définir sa zone de détection. La plupart des modèles couvrent un angle de 120° et une portée de 8 à 12 mètres. Oriente le capteur vers la zone de passage, jamais vers une source de chaleur comme un moteur de clim ou un conduit de cheminée. Ces sources déclenchent de faux positifs permanents.
La sensibilité du détecteur de présence est réglable via une molette (notée « Sens » ou « Sensitivity »). Réduis la sensibilité si tu as des déclenchements intempestifs causés par des branches qui bougent ou des animaux. Augmente-la si la détection humaine est trop tardive.
Le délai d’extinction et la luminosité
Le détecteur de mouvement avec délai d’extinction intègre une molette « Time ». Elle règle la durée pendant laquelle les lampes restent allumées après le dernier mouvement détecté. En extérieur, 1 à 2 minutes suffisent généralement. Pour un couloir intérieur, 30 secondes sont souvent suffisantes.
La molette « Lux » ou « capteur de luminosité automatique » empêche le déclenchement en plein jour. Règle-la pour que le détecteur reste inactif tant que la lumière naturelle suffit. C’est ce qu’on appelle la fonction interrupteur crépusculaire combiné. Très utile pour ne pas allumer inutilement à 14h en été !
- Molette « Sens » : sensibilité à la détection de mouvement
- Molette « Time » : durée d’allumage après détection (minuteur)
- Molette « Lux » : seuil de luminosité ambiante pour activation
Vidéo : Comment brancher un détecteur de mouvement
L’installation extérieure : quelles précautions spécifiques ?
Le réglage fin du détecteur intérieur ne suffit pas pour une installation en façade.

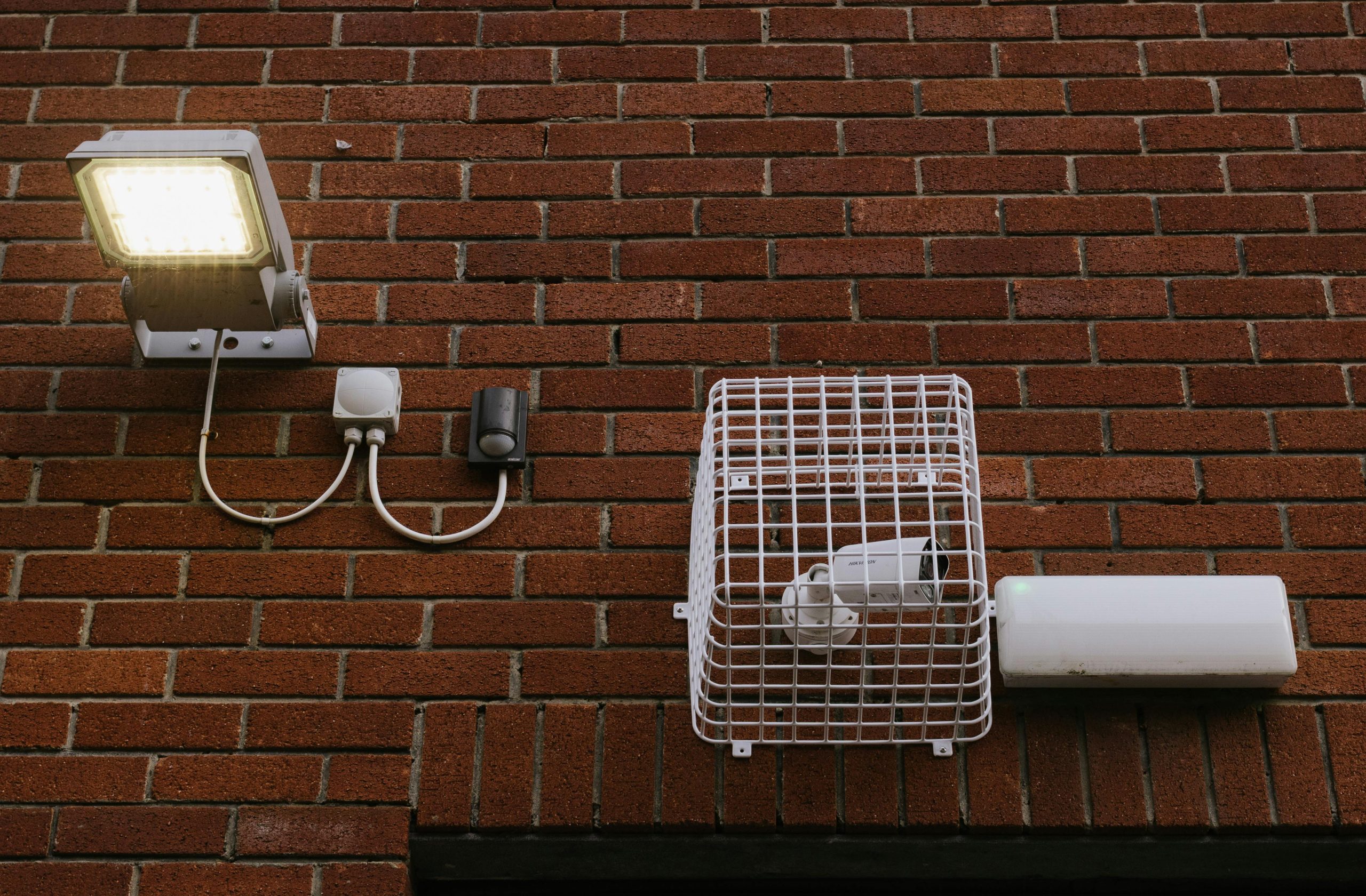

Un détecteur de mouvement extérieur étanche doit afficher un indice de protection IP44 minimum. L’IP65 est préférable pour les zones exposées à la pluie directe. Des marques comme Osram, Philips Hue ou Abus proposent des kits complets avec projecteur LED intégré et capteur PIR étanche. Le circuit détecteur 220V en extérieur doit obligatoirement être protégé par un disjoncteur différentiel 30mA.
🔧 Obligation légale : Selon la norme NF C 15-100, tout circuit électrique extérieur doit être protégé par un disjoncteur différentiel de sensibilité 30mA. Sans cette protection, tu exposes les utilisateurs à un risque électrique grave.
L’alimentation détecteur mouvement 230V en extérieur passe impérativement par un câble U1000R2V, résistant à l’humidité et aux UV. Pas de câble domestique standard enterré directement dans la terre !
Peut-on intégrer ce système dans une installation domotique ?
Une fois l’installation physique maîtrisée, la domotique et l’automatisation de l’éclairage ouvrent des possibilités intéressantes.

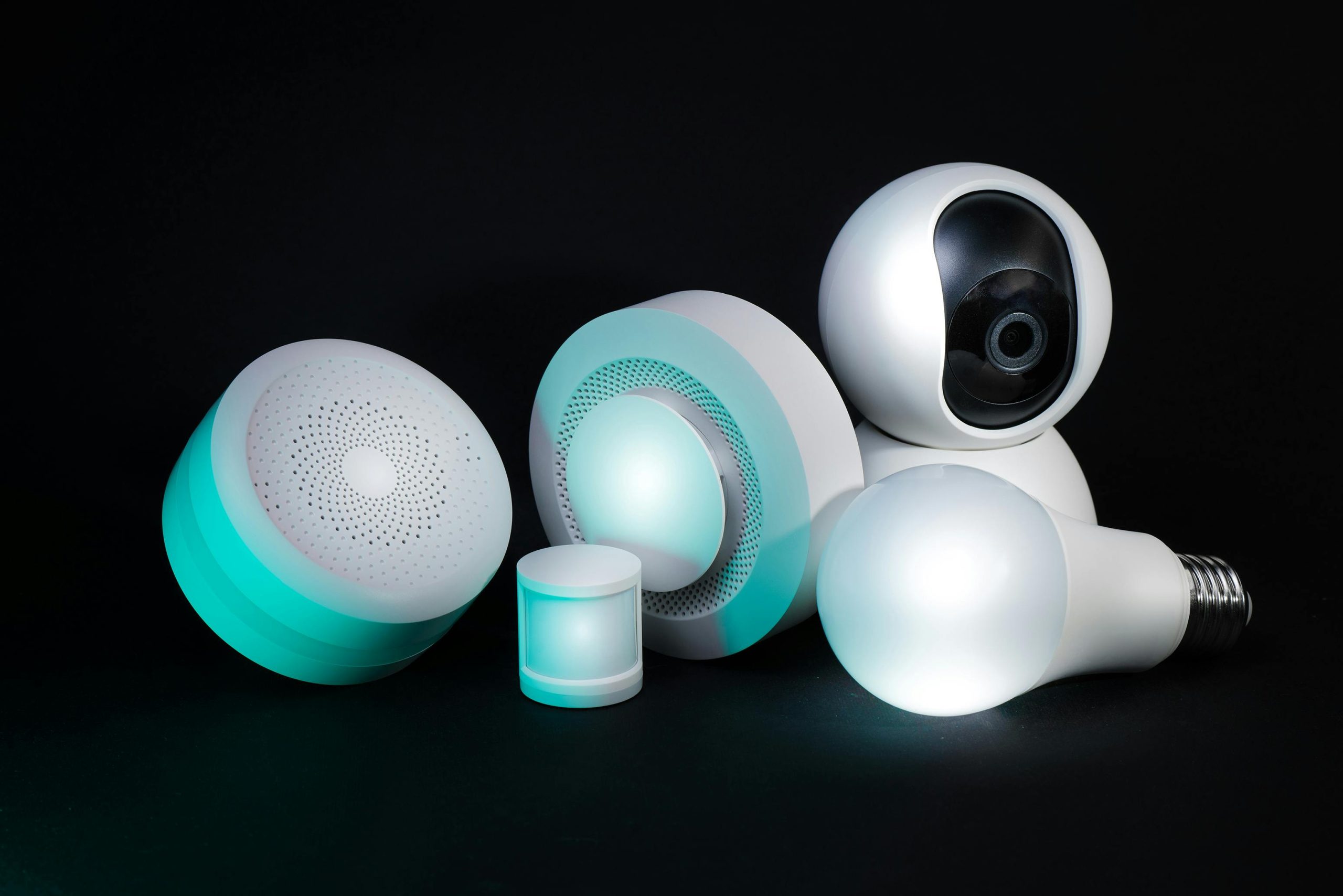

Certains détecteurs PIR sont compatibles avec des protocoles domotiques comme Zigbee, Z-Wave ou le protocole KNX. Ils s’intègrent alors dans des écosystèmes comme Home Assistant, Jeedom ou Google Home. Le minuteur d’extinction des lampes devient alors programmable depuis une application, avec des scénarios par heure ou par jour.
Attention à une chose qui m’énerve profondément : les vendeurs qui présentent la domotique comme une solution miracle pour compenser un câblage approximatif. Non. La base doit être propre. Un branchement détecteur de mouvement avec plusieurs lampes bien réalisé doit fonctionner parfaitement sans aucun système connecté. La domotique vient en bonus, jamais en rustine !
| Type d’installation | Relais nécessaire ? | Indice IP minimum | Protection électrique |
|---|---|---|---|
| Couloir intérieur (2-3 lampes) | Non | IP20 | Disjoncteur 10A |
| Garage / cave (4-6 lampes) | Recommandé | IP44 | Disjoncteur 16A + diff 30mA |
| Façade extérieure (multi-projecteurs) | Oui | IP65 | Disjoncteur 20A + diff 30mA |
Pour un branchement détecteur de mouvement avec plusieurs lampes réussi, retiens trois choses concrètes : câble les lampes en parallèle, respecte la charge maximale du détecteur et ajoute un relais de puissance dès que tu dépasses 4 ou 5 points lumineux. Règle ensuite la sensibilité, le délai d’extinction et le seuil de luminosité selon ton contexte. Fais ça dans l’ordre, et ton installation tient des années sans te redonner du travail. ✅
