Le fil pilote se branche entre le programmateur du chauffage et chaque radiateur électrique compatible, jamais directement sur une prise. Ce câble, souvent noir, transporte un ordre et non du courant de chauffe. Savoir où brancher le fil pilote évite les erreurs de câblage et les radiateurs qui ne répondent plus aux ordres du programmateur.
Avant de toucher au tableau électrique, coupez toujours le courant au disjoncteur général. C’est la première règle, sans exception. Le fil pilote relie le programmateur centralisé aux bornes dédiées de chaque radiateur, et cette liaison fonctionne en boucle sur l’ensemble de l’installation.
Le fil pilote ne véhicule jamais la puissance de chauffe du radiateur. Il transmet uniquement un signal qui indique au radiateur quel mode adopter : confort, éco, hors gel ou arrêt.
Comment brancher un fil pilote sur un radiateur ?
Le branchement du fil pilote radiateur suit toujours le même principe, peu importe la marque de l’appareil. Chaque radiateur compatible dispose d’un bornier séparé des bornes phase et neutre, réservé à ce signal.
Les bornes à identifier
Sur le bornier du radiateur, trois types de connexions coexistent. La phase et le neutre alimentent la résistance de chauffe. Les deux bornes du fil pilote, elles, reçoivent uniquement l’ordre venu du programmateur.
- Phase (souvent marquée L) : alimentation électrique du radiateur
- Neutre (marqué N) : retour du courant
- Fil pilote (deux bornes dédiées, parfois notées FP ou PILOTE) : réception de l’ordre de chauffe
Un câblage chauffage électrique fil pilote mal fait reste la cause la plus fréquente de radiateur bloqué en mode confort. Vérifiez toujours la notice du fabricant avant de serrer les vis du bornier, car l’emplacement exact varie selon les modèles.
Où se branche le fil pilote d’un radiateur électrique ?
La boucle part toujours du tableau électrique. C’est là que commence tout branchement fil pilote chauffage électrique correctement réalisé.

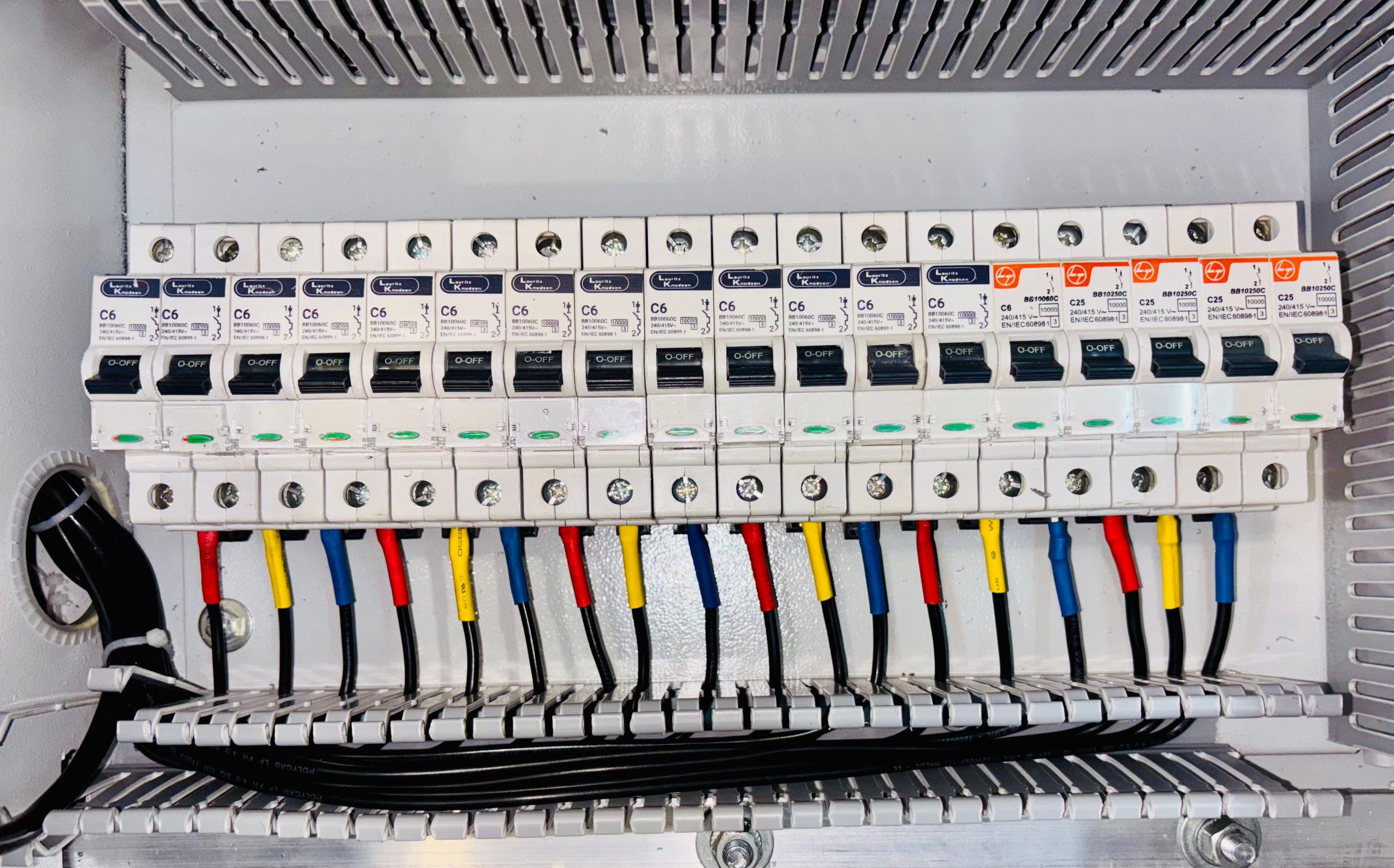

Côté tableau électrique
Le fil pilote part d’un fil dédié dans le tableau, relié au programmateur ou au module de gestion du chauffage. Ce fil chemine ensuite jusqu’à chaque radiateur, en passant par ses propres bornes, sans jamais se mélanger aux fils de puissance.
Côté radiateur
Une fois arrivé au radiateur, le fil pilote se raccorde sur les deux bornes prévues à cet effet, généralement situées à l’arrière ou sous le capot du bornier. Ce raccordement se fait en parallèle sur tous les radiateurs pilotés par le même programmateur.
Un même programmateur peut piloter plusieurs radiateurs à la fois grâce au fil pilote. Tous les appareils reçoivent le même ordre au même instant, sans fil supplémentaire par pièce.
Le fil pilote radiateur branchement reste donc une opération de mise en série entre le tableau et chaque radiateur. Pas de branchement en étoile ici : chaque appareil se raccorde à la suite du précédent sur la même ligne pilote.
Quel fil pour fil pilote ?
Un fil pilote radiateur se reconnaît d’abord par sa couleur. La norme NF C 15-100 impose un câble noir pour cet usage, distinct des couleurs réservées à la phase, au neutre et à la terre.
Pourquoi le fil pilote noir fait débat
Le fil pilote noir pose parfois question sur des installations anciennes, où le noir servait encore de phase avant la généralisation de la norme actuelle. En cas de doute sur une installation ancienne, identifiez chaque fil avec un multimètre avant tout branchement.
La section du câble utilisé pour le fil pilote reste légère, puisqu’il ne transporte qu’un signal basse puissance. Un fil de petite section fait l’affaire, contrairement aux fils de puissance qui chauffent le radiateur et doivent supporter l’intensité réelle de l’appareil.
Pourquoi ne pas brancher un radiateur sur une prise ?
Un radiateur électrique fixe doit être raccordé directement sur une ligne dédiée du tableau, jamais sur une simple prise murale. Cette règle protège votre installation autant qu’elle protège le radiateur lui-même.
Une prise standard n’est pas calibrée pour l’intensité continue qu’exige un radiateur de chauffage. Il y a fort à parier qu’un branchement sur prise classique finisse par faire chauffer la prise elle-même, avec un risque réel d’échauffement du circuit.
- La prise n’offre pas de protection dédiée au circuit chauffage
- Le fil pilote ne peut pas être raccordé via une simple prise
- Une ligne dédiée permet de poser un disjoncteur adapté à la puissance du radiateur
Un radiateur mobile de petite puissance peut exceptionnellement se brancher sur prise, mais un radiateur fixe faisant partie intégrante du système de chauffage doit toujours passer par une ligne dédiée. C’est une question de sécurité, pas de confort d’installation.
Fil pilote ou le brancher selon l’équipement installé ?
Après ces bases de sécurité, reste à adapter le branchement au type de programmateur choisi. La question fil pilote ou le brancher dépend directement du programmateur installé dans le logement.
Avec un thermostat centralisé
Quand un seul thermostat pilote toute l’installation, le fil pilote part du tableau et dessert chaque radiateur en série. Chaque appareil reçoit alors le même ordre de chauffe au même moment, peu importe la pièce. Si votre logement comporte déjà un détecteur de mouvement piloté sur plusieurs lampes, vous retrouverez une logique de câblage en boucle assez proche.
Avec un sèche-serviette
Un sèche-serviette électrique peut aussi profiter du fil pilote, à condition d’être équipé d’un programmateur centralisé compatible. Le branchement d’un radiateur électrique avec fil pilote fonctionne alors exactement comme pour un radiateur classique, via les deux bornes dédiées du bornier.
| Élément | Rôle dans le branchement |
|---|---|
| Programmateur centralisé | Envoie l’ordre de chauffe via le fil pilote |
| Fil pilote (câble noir) | Transmet le signal, sans alimenter la résistance |
| Bornes phase et neutre | Alimentent réellement le radiateur en puissance |
| Ligne dédiée au tableau | Protège le circuit avec un disjoncteur adapté |
Avant de rebrancher le courant, vérifiez chaque borne une dernière fois ! Un branchement d’un radiateur électrique avec fil pilote mal serré reste invisible tant que le disjoncteur est coupé, mais se révèle vite une fois le courant rétabli.
Retenez l’essentiel : coupez toujours le disjoncteur avant d’intervenir, respectez le câble noir dédié au fil pilote, et raccordez-le sur les bornes spécifiques du radiateur, jamais sur une prise classique. Bien brancher le fil pilote, c’est garantir un chauffage qui obéit vraiment à vos programmations. Lancez-vous, outils en main, disjoncteur coupé !
Questions fréquentes
Comment brancher un fil pilote sur un radiateur ?
Il se raccorde sur deux bornes dédiées du bornier, distinctes de la phase et du neutre, qui reçoivent uniquement l’ordre de chauffe envoyé par le programmateur.
Où se branche le fil pilote d’un radiateur électrique ?
Il part du tableau électrique, relié au programmateur, puis dessert chaque radiateur en série via les deux bornes pilote prévues sur son bornier.
Quel fil utiliser pour un fil pilote ?
Un câble noir de petite section, car il ne transporte qu’un signal basse puissance et jamais le courant de chauffe du radiateur.
Pourquoi ne faut-il pas brancher un radiateur fixe sur une prise classique ?
Une prise n’est pas calibrée pour l’intensité continue d’un radiateur et ne permet pas de raccorder le fil pilote ni de poser un disjoncteur adapté.
